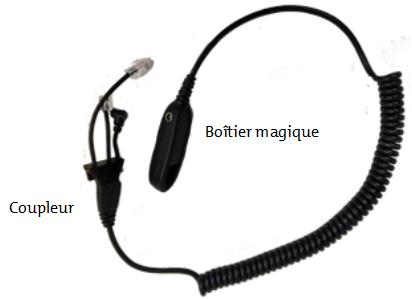

Le terminal VX 520 est doté d'un cordon de connexion tout-en-un commode qui se branche sous le terminal. Ce cordon polyvalent comporte deux extrémités distinctes :
1. Le boîtier magique, qui comprend des ports de connexion femelles auxquels vous pouvez brancher vos câbles pour connexion par Ethernet/ligne téléphonique et vos cordons d’alimentation.
2. Le coupleur, qui comprend des connecteurs mâles que vous pouvez brancher dans vos ports de connexion par Ethernet/ligne téléphonique et d'alimentation sous le terminal VX 520.

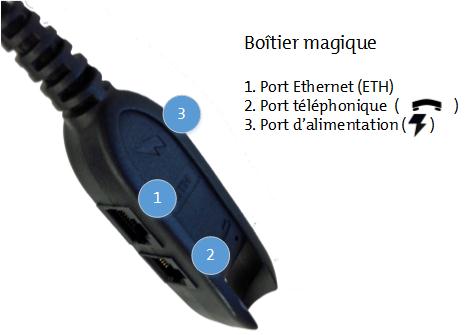

Le boîtier magique comprend des ports de connexion femelles auxquels vous pouvez brancher vos câbles pour connexion par Ethernet/ligne téléphonique et vos cordons d’alimentation. Voir le tableau et les images ci-dessous.
Icônes sur le boîtier magique |
Cordon à utiliser |
|
Cordon d'alimentation |
|
|
ETH |

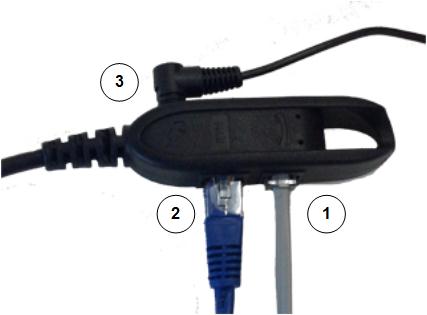

Voici une illustration des cordons branchés au boîtier magique. Les chiffres encerclés représentent l'ordre dans lequel les cordons doivent être branchés.

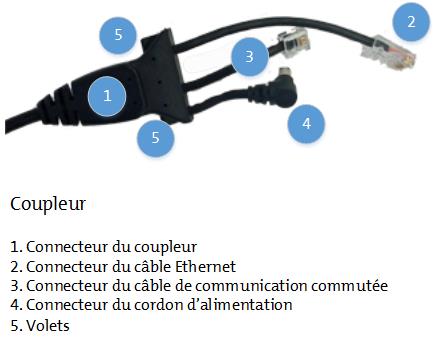

Le coupleur comprend des connecteurs mâles que vous pouvez brancher dans vos ports de connexion par Ethernet/ligne téléphonique et d'alimentation. Voir l'image ci-dessous.
